標準欄杆細部圖
樓梯欄杆細部圖
柱底板細部圖
造型典雅 開箱即用
你會遇到的問題? 美新都幫你預想好了解決方案。創新設計的預組式欄杆，安裝簡單快捷，與地板成套搭配優雅大方。
創新的預組式安裝設計 • 同色欄杆配件 • 簡單快捷安裝
欄杆單元 尺寸顏色
套件化 預組化｜減少人力需求
鋁合金強度與穩定性佳，加上重量輕便，運輸和安裝更加方便
NewTechWood
典雅的外觀
NewTechWood

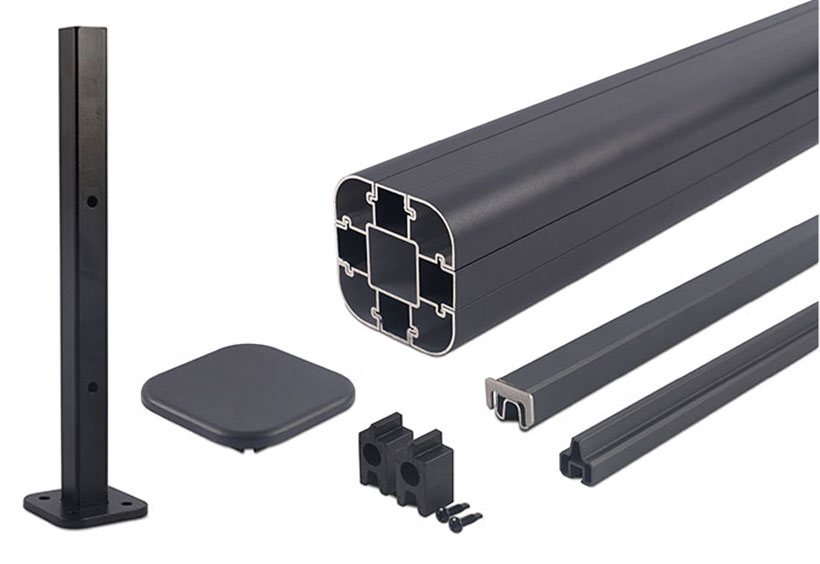

柱單元
NewTechWood
中央單元
NewTechWood
經典 黑白雙色
NewTechWood
樓梯欄杆單元
NewTechWood
單元尺寸
AL-SR-42x72
AL-STR-42x96
美觀實用｜ 省時省錢
安裝簡單：預組式欄杆在工廠中已經完成了大部分組裝，現場安裝變得簡單快捷，所需的安裝時間和人力大幅縮減。安裝簡化後，對安裝的技術要求降低，不需專業人工，也能完成安裝。
耐久性強：鋁合金材質提供良好的結構強度，並且經久耐用。表面採用粉體烤漆，既抗腐蝕又具高質感，適合室外使用。
設計美觀：簡潔時尚的外觀可以搭配地板或室外環境，提升整體的視覺效果。您甚至可以選擇與地板相匹配的顏色，增添高級感。
配件完善：預組式鋁製欄杆通常配備完整的安裝配件，包括可調角度的五金配件，適應不同角度和環境需求，更加方便。
低維護性：鋁材與烤漆材質不易受損，維護成本低，適合長期使用。
中央單元｜預先組裝 最大簡化｜最易安裝
欄杆中央部的方形區域，出廠前已經將欄杆上下扶手、以及中央立杆預先組合成一件。簡化了最花時間也最需要技巧的部分。
配套五金配件，組裝容易，美觀大方。
樓梯套件｜化難為易 重視細節｜工藝結晶
欄杆在樓梯的位置，算是工程中最困難的部分。
欄杆中央部的方形區域，出廠前已經將欄杆的上下扶手、以及中央立杆預先組合成一件。簡化了最花時間也最需要技巧的部分。
欄杆特別之處在於角度，並非水平安裝，且欄杆的角度及長度都不同，必須有適應調整的機構。
欄杆中央部設計可以滑移角度，可以適應不同角度，再搭配可以調角度之五金配件，組裝也一樣簡單。
欄杆安裝 更加簡單快捷
好設計反映在所有組件，不僅容易安裝，兼顧材料特性，做最完善組合。創新卡扣安裝技術設計 • 同色欄杆配件
我們的鋁製預組式欄杆，專為快速、簡單的安裝而設計。這是一種經久耐用的優質產品，其安裝非常簡單，因此，我們與一些競爭對手一起進行了測試。NewTechWood這款鋁製預組式欄杆不僅安裝快速、輕鬆，採用時尚的現代設計，更是經久耐用。
鋁合金烤漆｜力與美結合 依材料特性｜最完善組合
- 結構：立柱、上下扶手以及立杆，皆採用鋁材，提供足夠的結構強度，取代不適合做為結構材的塑木。
- 外觀：簡約時尚的外觀，在鋁質外施以霧面粉體烤漆，質感優雅。是美新木平台的最佳拍檔。
組件系統化｜複雜簡單化 容易理解｜有助安裝順利
- 設計：欄杆採取預組式設計，將困難的部分簡單化，專為快速、簡單的安裝而設計。
- 配件：為了更安裝完美，我們開發了完整的配套配件。無論在安裝、外觀完美度、以及日後維護上都更加完美。
直線欄桿安裝說明
1.立柱安裝。
。測量並定位所有立柱。
。根據建築規範選擇合適的緊固件來固定確保立柱垂直。
。確保柱子垂直，可使用提供的墊片調整垂直度。如果使用完整部分，柱子之間的內部間距為 1829 mm或 2438 mm。
使用提供的墊片調整立柱垂直度。
2.安裝底軌和頂軌托架。
注意：安裝支架時，請使用 4mm鑽頭預先鑽好螺絲孔。托架請使用隨附的 #10-25mm盤頭螺絲固定。
。使用紙板模板找到螺絲孔位，將其放置到位，然後使用鉛筆標記托架的位置。
。使用 #10-25mm 螺絲將托架安裝到柱子上。
使用 #10-25mm 螺絲將支架安裝到柱子上。
3.安裝底軌支撐腳連接器。
。標記底軌支撐腳連接器的位置。
。對於 72″(1829 mm)的欄桿，連接器位置應位於欄桿底軌的正中間；對於 96“(2438 mm)的欄桿，連接器與欄桿兩端之間的距離應為每邊752mm。
使用 #10-25mm 螺絲安裝底軌支撐腳連接器。
注意：對於裁短的預組單元，請在兩端額外減除 8 mm(總計 16 mm)，以便安裝連接欄杆和柱子之間的支架。頂部和底部欄杆修剪成相同長度。
4.將預組單元安裝到支架上。
。將支架蓋插入上下滑軌的末端。
將頂部和底部導軌放入支架中。使用 2 個 #8-20mm 平頭自攻螺絲將支架固定在導軌上。
4.安裝底軌支架
。用橡膠錘將底軌支架安裝到底軌支撐連接器上。
樓梯欄桿安裝說明
1.立柱定位安裝
。測量並定位所有立柱。
。根據建築規範選擇合適的緊固件來固定確保立柱垂直。
。確保柱子垂直，可使用提供的墊片調整垂直度。
注意：安裝過程中，請不要重複將欄桿傾斜到最大角度，因為這會刮傷柵欄上的粉末塗層。
2.標記樓梯托架的位置
。柱子與第一根直桿的距離應小於 102mm，兩端間距相等。
。欄杆就位後，將欄杆夾在柱子上。
。臨時組裝旋轉支架。將旋轉支架定位到位，並在滑軌和柱子上標記位置。
。標記頂部導軌和底部導軌的切割標記，如註 1 所示。
。切割頂部導軌和底部導軌。
註 1：切割導軌時距標記增加 25mm。
注意：切割導軌時距標記增加 25mm。
3.安裝樓梯托架底座
。使用 #10-25mm 螺絲將樓梯支架底座安裝到柱子上
。使用 #10-25mm 螺絲將支架安裝到柱子上。
4.安裝欄杆和支架
。4.1 用#8-20mm 平頭自攻螺絲將頂部和底部導軌放入支架中。使用鉚釘將支架固定到支架底座上。
5.安裝立柱蓋和立柱修飾裙蓋
。安裝所有其他組件後，安裝柱蓋和柱修飾裙蓋。
。使用橡膠錘或類似工具將柱蓋壓入在柱子中，直到壓緊。
。安裝和柱修飾裙蓋：將膠水塗在柱飾板的孔上（不要溢出） 組裝柱飾板的 2 個側面並將其壓在一起約 6 秒鐘。
平台預組欄杆安裝說明
3 Videos
2:33
1:42
1:26
NewTechWood為什麼不用塑木製作欄杆，而要用鋁合金呢？而且還套件化、預組化呢？
塑木並不是結構材料，能來做欄杆，還必須以鐵件內襯補強，並不是合理的做法。鋁合金強度與穩定性佳；套件化、預組化能減少人力需求；加上重量輕便，運輸和安裝更加方便。NewTechWood致力於喚醒人們回歸自然的環境，時尚、健康、環保、溫情、輕鬆、寧靜、優雅、品味的戶外新生活典範。
欄杆認證
產品符合美國規範
