舊塑木破裂變形｜US94經典板解決方案

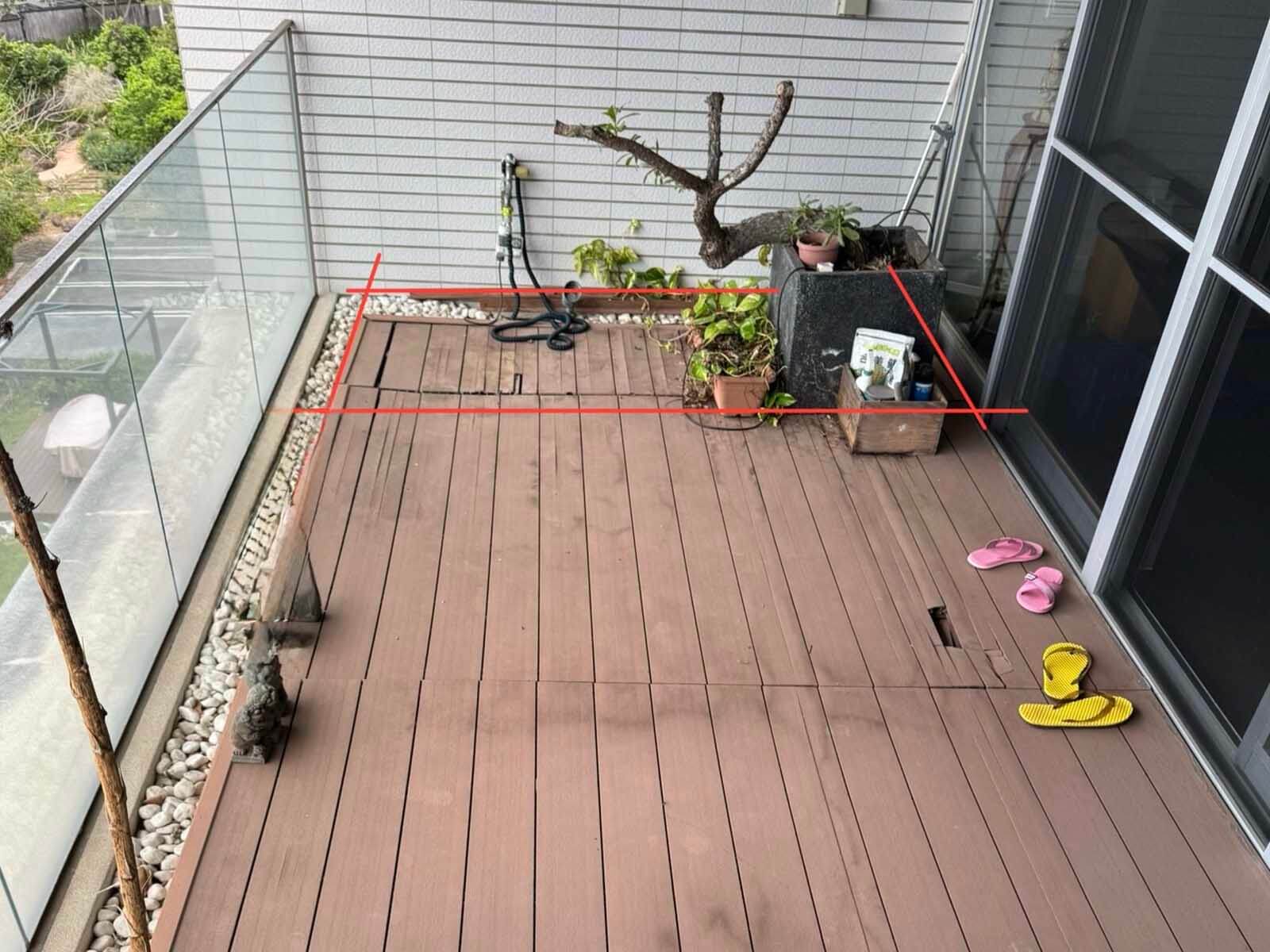

屋主說：「塑木平台久有變形開裂的狀況了，想要拆掉，設計師建議用你們的東西。聽說你們可以設計施工全部包辦！地板上有一盆栽相當大而且很重，你們的建議是那個區域不要鋪？還是如何？我原本想法是那一個區域不要鋪設，因為植物澆水，久了之後，下面的木料還是會潮濕或腐壞。」

問題要因分析表

問題描述：

• 塑木平台變形開裂，想要拆掉更換。
• 地板上有一盆栽相當大而且很重。

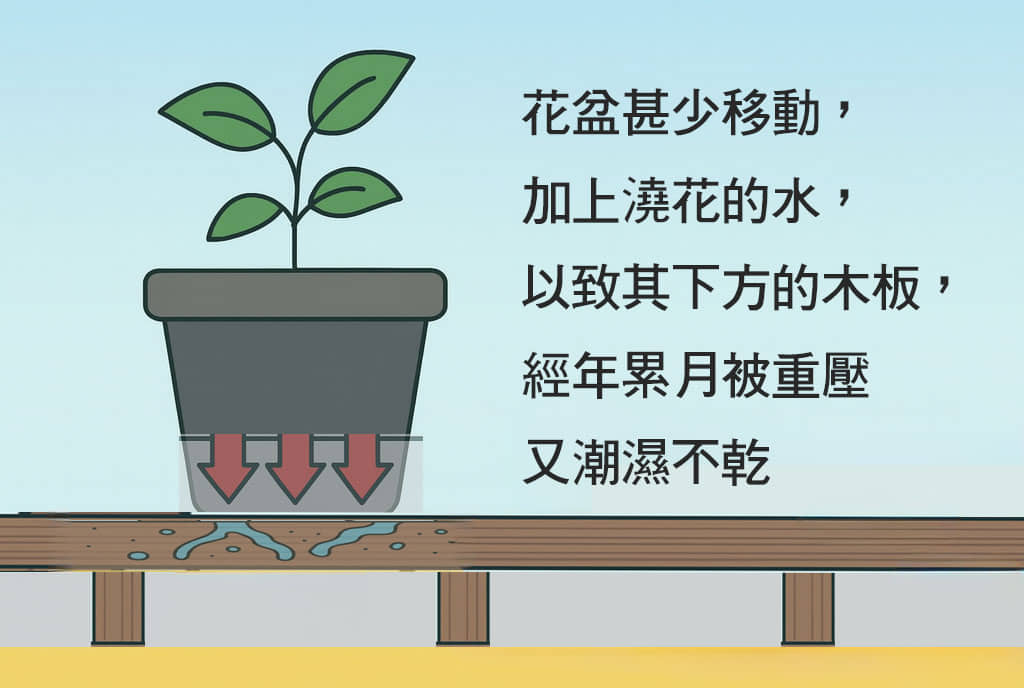

• 植物澆水，長期下面的木料還是會潮濕或腐壞。

現況描述：

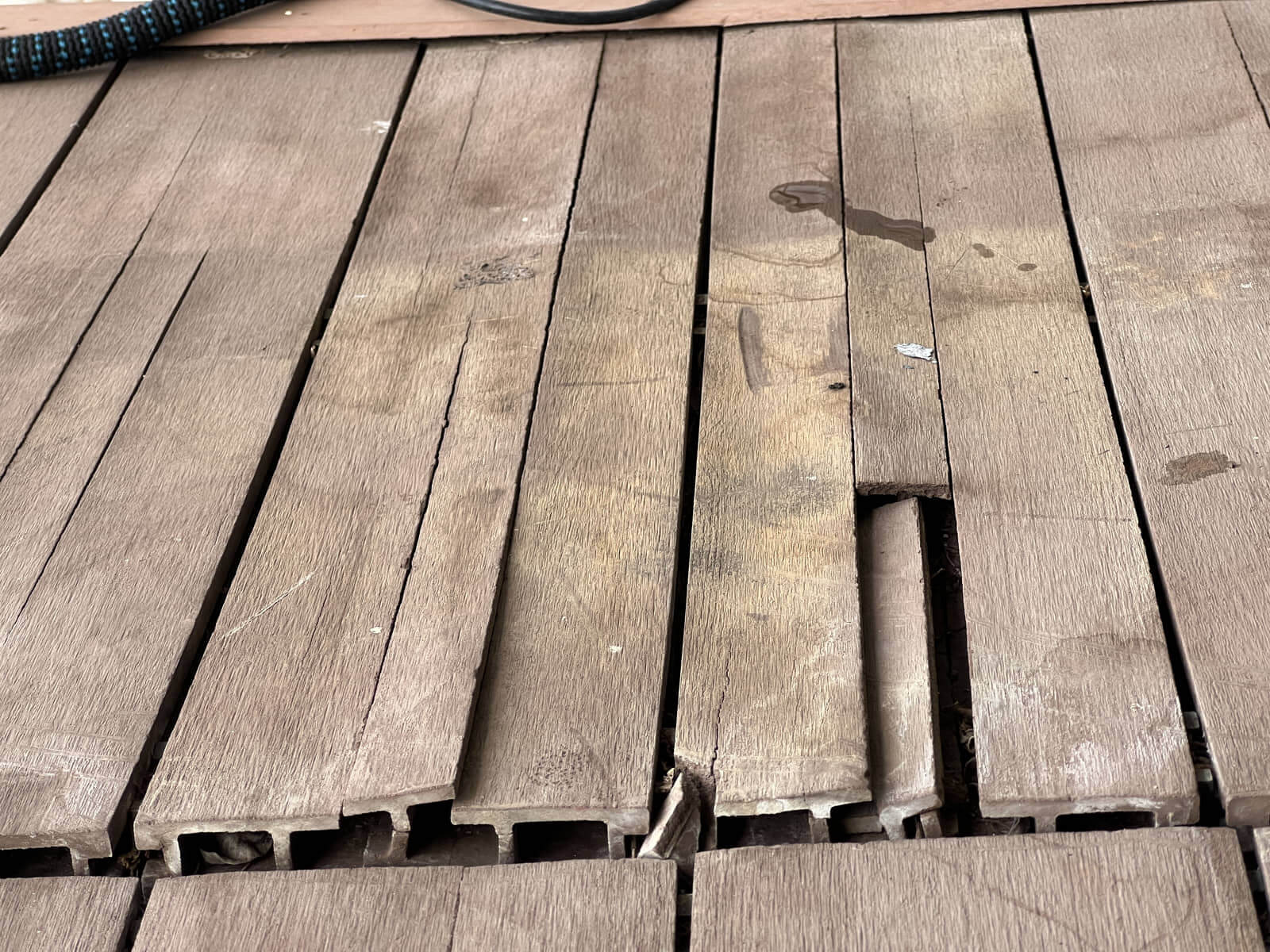

• 方孔型一代塑木。
• 骨架也為一代塑木。
• 使用塑膠卡扣固定，邊緣以L型塑木條收邊，以木工釘槍固定。

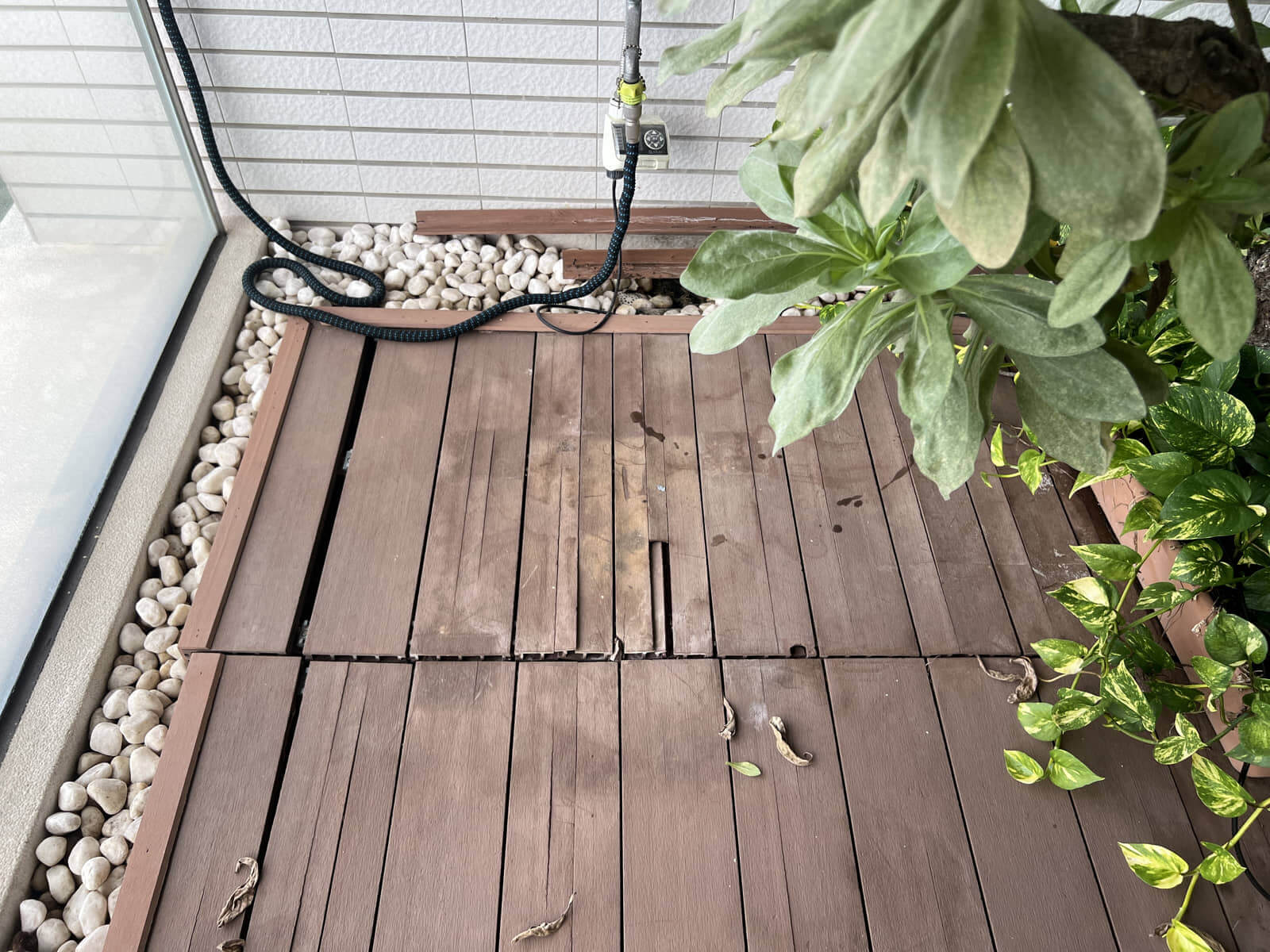

• 塑木接縫有移位現象。

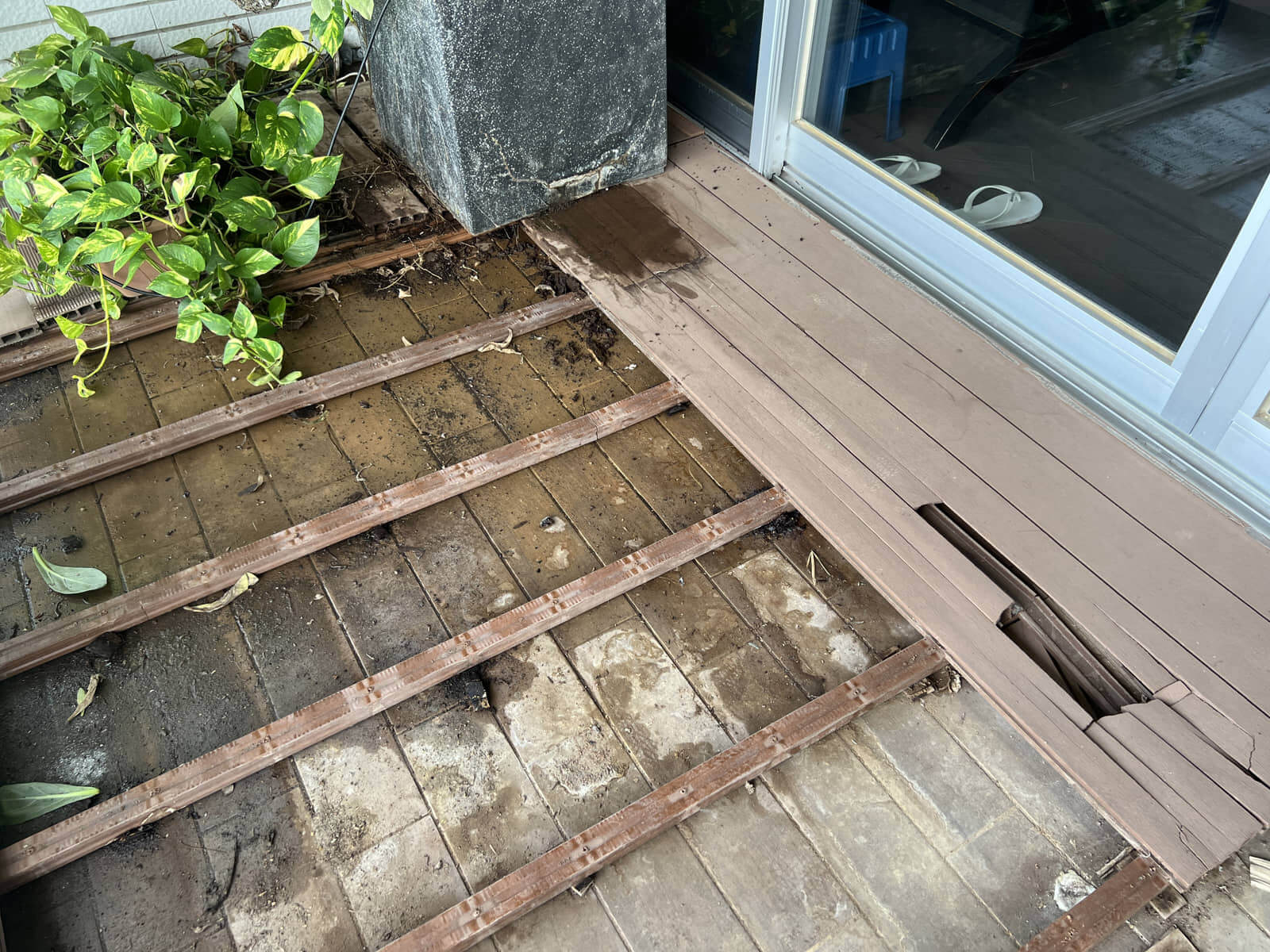

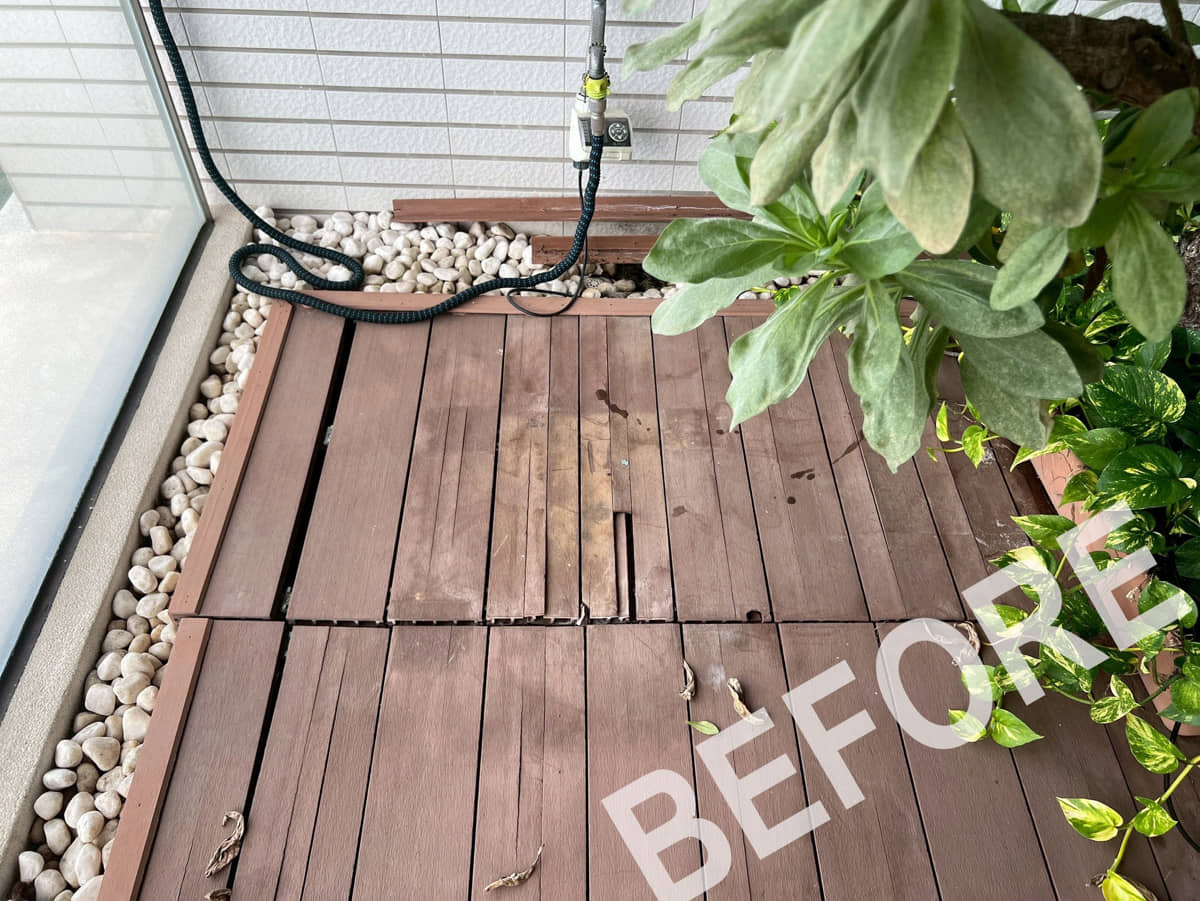

• 水龍頭周圍及盆栽附近，開裂特別嚴重。

原因分析：

• 方孔型一代塑木。
• 骨架也為一代塑木。
• 水龍頭周圍及盆栽附近，開裂特別嚴重。

對策擬定：

屋主說：「塑木平台久有變形開裂的狀況了，想要拆掉，設計師建議用你們的東西。聽說你們可以設計施工全部包辦，地板上有一盆栽相當大而且很重，你們的建議是那個區域不要鋪？還是如何？我原本想法是那一個區域不要鋪設，因為植物澆水，久了之後，下面的木料還是會潮濕或腐壞。
對於新的平台，期待當然是希望美觀、舒適。除了好看之外，我喜歡踩踏在上面木質的感覺，而非地磚冰冷的感覺。因為山上的房子是度假使用，希望是休閒的感覺。」

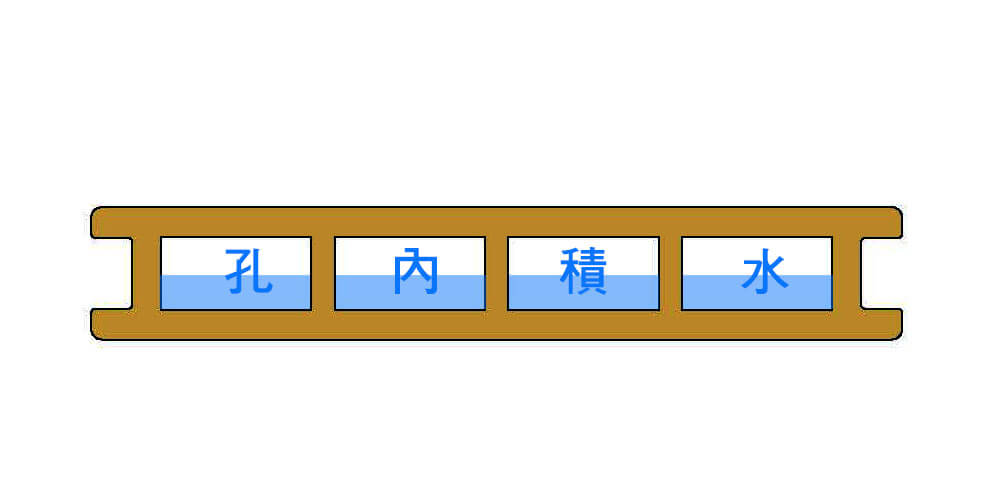

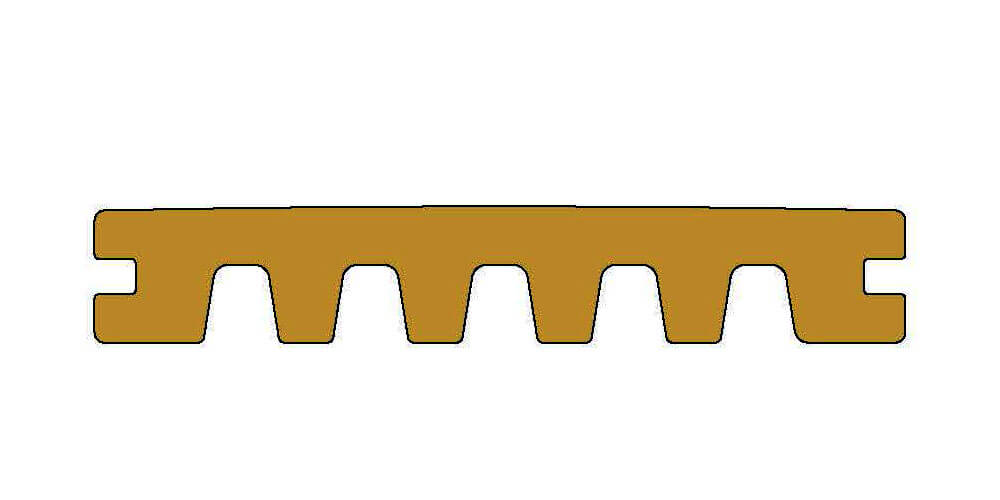

在設計師的推薦下，屋主也特地來展示中心參觀後，很滿意我們的產品，很爽快地將案子交給我們。我們依據業主需求，提供圖面與業主溝通確認方案後，擬定施工計畫，讓工程順利進行，在一天內完成所有工程，將舊地板拆除、焊接不鏽鋼骨架、鋪上US94，並將卵石盆栽復位，植栽我們讓它直接落在磁磚面上。這個案子屋主接受我們的推薦使用US94，US94經典板對水的耐受性有特別的設計，舊有的方孔塑木，在我們拆除時，內部積了相當多的水，常長積水對塑木非常不利。



1. 描述問題：詮釋「目標物對五感（視、觸、聽、味、嗅）產生的偏差」
2. 確認可能的原因：透過「is / is not 分析」羅列對比物，釐清真因
3. 評估可能的原因：找到能同時符合is 跟is not 元素的原因，或設「假設條件」讓推論的原因成為線索

• 系統性檢討：

  透過結構化的方式，引導使用者一步一步地分析問題，而非憑藉直覺或經驗。
• 原因分析：

  幫助使用者找出問題發生的根本原因，而不僅僅是表面的現象。
• 對策擬定：

  在找出問題原因後，進一步制定可行的對策，以解決問題並預防再次發生。



網友說：「因為高雄厝陽台要鋪塑木板，但是木工直接裝兩根腳材之後，紅框的凹槽直接鋪塑木板，等做好之後，那塊凹槽部分踩起來軟軟的，請問這樣的做法對嗎？凹槽部分不用鋪平再用塑木板嗎？
請問各位大大知道這樣做可行嗎？總覺得怪怪的。

現況描述

這是一個高雄厝的案例，景觀陽台規定須為降板設計，栽種灌木，其覆土面不得高於樓板線。所以，陽台會產生文中所述的”凹槽”。

• 地板材質：塑木地板，目測塑木厚度在2.2~2.5cm之間。
• 骨架：PVC塑膠發泡角材，目測可能是市售規格3×5公分。
• 骨架間距：目測估計是50公分左右。
• 施工人員：木工師傅。

📌為何塑木地板會軟軟的？

撓度越大，踩踏感越「軟」，若超過標準可能導致不舒適及結構問題，甚至可能踩斷受傷。

木地板最大允許撓度（deflection limit）：常見標準為 L/360（L 為支撐間距）。當地板接受荷重產生的撓度(變形量)超過標準值時，就會產生踩起來軟軟的感覺。如果，骨架間距是35cm，35/360約等於0.1cm，也就是變形量超過0.1cm就不合格。網友踩起來會感覺軟軟的，地板的變形量一定遠超過撓度標準。

★撓度公式

想要降低撓度，需先瞭解撓度公式，對於簡支梁（地板跨在兩支撐點上），使用以下撓度公式：

• δ：撓度
• q：均佈荷重（N/m）
• L：支撐間距（m）
• E：彈性模數（N/m²）
•  I：截面慣性矩（m⁴），對矩形截面為 (bh^3)/12

📌影響塑木地板撓度的變數

1. 跨距增加(L)

   → 撓度急劇上升（四次方成正比）；意味著：跨距每增加一倍，撓度會增加 16 倍。

2. 塑木厚度增加(h)

   → 撓度顯著下降（三次方成反比）；意味著：塑木厚度增加一倍，撓度會會只剩 1/9 。

3. 彈性模數越高(E)

   → 撓度可降低，支撐間距可放寬（一次方成反比）

4. 慣性矩越高(I)

   → 撓度可降低，支撐間距可放寬（一次方成反比）

📊 整合比較表

---

★塑木厚度&撓度對應關係

塑木厚度增加(h) → 撓度顯著下降（三次方成反比）

塑木厚度h(mm)	撓度 δ (相對值)	等價撓度間距比
22.5	1	1
25	(22.5/25)^3 = 0.73	1.08
30	(22.5/30)^3 = 0.422	1.24
36	(22.5/36)^3 = 0.244	1.43

• 厚度每增加一點，撓度會顯著減少
• 若跨距固定，厚度是控制撓度的關鍵參數

因此，若要增加跨距而不超過撓度限制，地板厚度必須大幅增加。

---

★彈性模數對撓度的影響

• • 定義：材料抵抗變形的能力，越高越硬。
  • 影響：撓度與 彈性模數 (E) 成反比（一次方成反比）。

實務應用：

• 塑木 約 2–4 GPa → 撓度較大
• 實木約 10–15 GPa → 撓度較小
• 鋁合金約 70 GPa → 撓度小

• 鐵及不鏽鋼約 190–210 GPa → 撓度極小，可大跨距設計

---

★慣性矩(I)對撓度的影響

• 定義：截面形狀對抗彎曲的能力，與厚度三次方成正比。
• 影響：撓度與 慣性矩(I)成反比（一次方成反比）。

實務應用：

• 厚度從 22mm 增加到 30mm，撓度可下降約 50%。
• 寬度增加也有幫助，但影響遠小於厚度。

---

📌分析與建議：

★塑膠角材不適合骨架材料

屋主形容凹槽部分踩起來軟軟的，表示凹槽的地板變形量比水泥地面區的大。
變形量是由塑木板的變形量+塑膠角材的變形量組成，表示塑膠角材在目測寬度約60cm距離的凹槽區立了二根支撐腳的堅固程度仍不如水泥地面。

由於塑膠角材太軟，無法承擔地板的荷重，但因其價格低、容易裁切好操作，會被木工師傅拿來使用，不足為奇，但勉強為之，問題很快發生；合適的骨架必須夠堅固不易變形，日曬雨淋也不影響其耐久性。專業的塑木廠商是不會選擇塑膠角材作為骨架，用塑膠角材就像是搬磚來砸自己的腳，自找麻煩。金屬管會是比較好的選擇。

在鋁管、不鏽鋼管、鍍鋅管之間，專業廠商骨架材料的首選會是不鏽鋼管，因鍍鋅管仍會生鏽，鋁管只能以螺絲固定，無法在工地焊接，不鏽鋼雖然價格較貴，但施工性及耐久性在三者中是首選。

★骨架間距的重要性

塑木板踩起來有軟塌的感覺，表示撓度超過規範值：L/360。降低撓度在塑木地板工程，最有效辦法就是降低跨距。骨架間距與撓度是四次方的關係，意味著：跨距增加0.1倍，撓度會是 1.5倍。增加一倍，撓度會變成16 倍，一踩即斷。

變形量對跨距變化非常的敏感。

NewTechWoodf美新塑木，對於地板荷重與跨距，都通過ICC-ES Evaluation Report的謹慎檢討分析，並將規範跨距更保守的控制在報告書建議值之內，以增加耐用度。如常用的UH02地板，美新的施工規範是家用地板連續跨35cm(14″)，商用30cm(12″)；單跨則縮小至25cm(10″)。

單跨結構和連續跨結構在撓度特性上存在顯著差異。 簡單來說，單跨結構的撓度通常較大，受力僅能自行承擔；連續跨地板跨越多個支撐點，荷載分散，撓度顯著降低，且中間支撐點可提供反向彎矩，提升整體剛性，撓度明顯變小。

★坊間流傳塑木地板跨距的簡算公式是地板厚度的10~12倍，正確嗎?

我們以撓度公式來檢核這個檢算式的正確度

在相同荷重條件、相同的彈性模數的塑木，在相同撓度限制下，可得到跨距L的四次方與塑木厚度的三次方成正比的關係，而不是直接的倍數相關，來修正關係式會是比較正確的關係。

★專業與非專業的差異

塑木地板工程交由塑木廠商與一般木工施作，結果可能天差地遠。但塑木廠商的專業程度也有所不同，對工程品質也影響巨大。以下是兩者在非常專業廠商與一般木工，在施工品質與結構安全上的可能產生的差異分析：

項目	非常專業廠商	一般木工
結構設計	依據撓度公式與荷重標準設計支撐間距與骨架材料，確保踩踏穩固	常以經驗為主，可能忽略撓度標準，導致地板「踩起來軟軟的」
骨架選材	使用高剛性鋁材或不銹鋼管材	常用PVC塑膠角材，支撐力不足，易產生變形
支撐間距	精準控制在30~35cm以內，符合L/360撓度標準	間距可能達40~50cm以上，導致撓度超標，踩踏不穩
厚度與材料選擇	根據跨距選擇適當厚度與高彈性模數材料	厚度與材料選擇不一定與跨距匹配，易造成結構問題
施工細節	針對現場條件需求、擬定施工計畫，確實執行，成果可期	可能直接鋪設，忽略細節，造成瑕疵及弱點
後續維護與保固	提供完整保固與維護建議	通常無保固，後續問題需自行處理
