塑木地板踩起來軟軟的,木工師傅的做法對嗎?

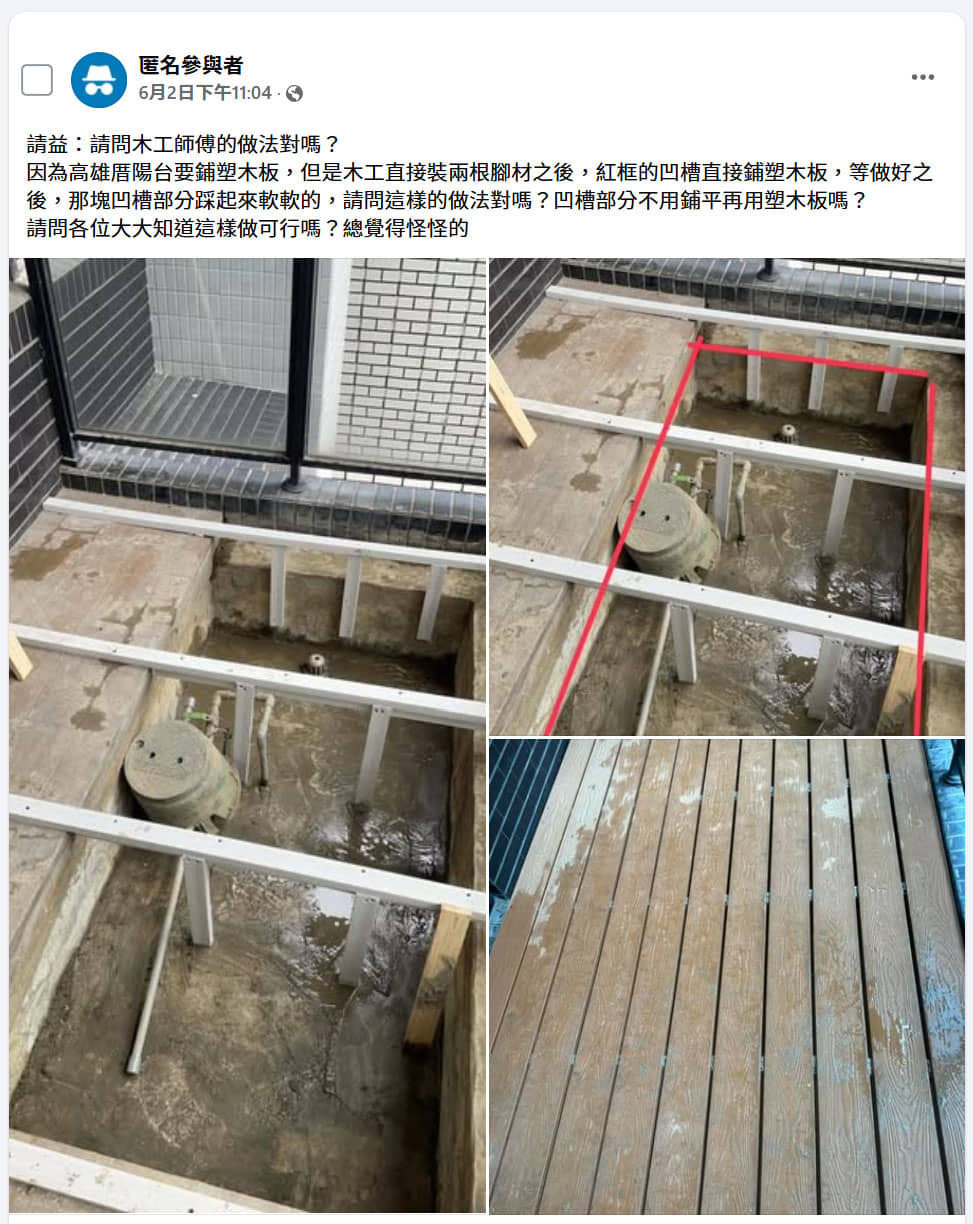

FB社團有個PO文提問:塑木地板踩起來軟軟的,木工師傅的做法對嗎?原文連結
引起許多回應!可以藉此案例,與各位朋友一起探討”塑木地板軟軟的原因、以及更好的施工方式”

網友的提問

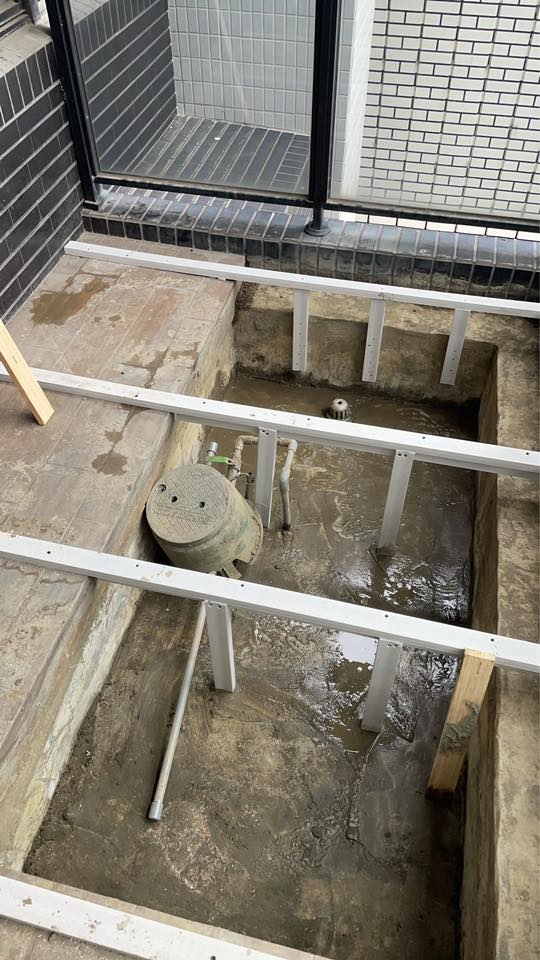

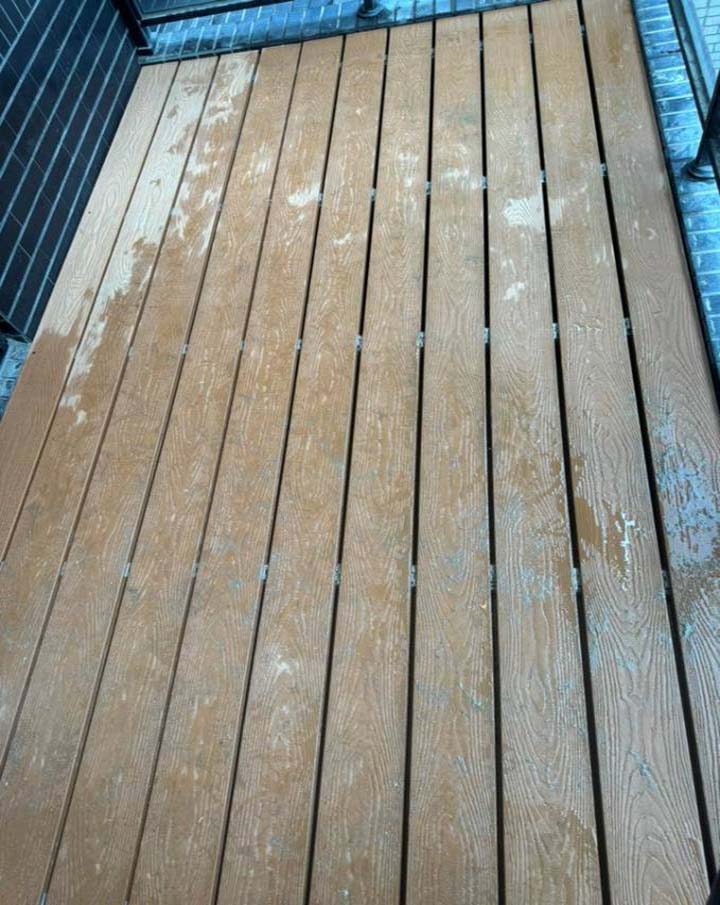

網友說:「因為高雄厝陽台要鋪塑木板,但是木工直接裝兩根腳材之後,紅框的凹槽直接鋪塑木板,等做好之後,那塊凹槽部分踩起來軟軟的,請問這樣的做法對嗎?凹槽部分不用鋪平再用塑木板嗎?
請問各位大大知道這樣做可行嗎?總覺得怪怪的。

現況描述

這是一個高雄厝的案例,景觀陽台規定須為降板設計,栽種灌木,其覆土面不得高於樓板線。所以,陽台會產生文中所述的”凹槽”。

  • 地板材質:塑木地板,目測塑木厚度在2.2~2.5cm之間。
  • 骨架:PVC塑膠發泡角材,目測可能是市售規格3×5公分。
  • 骨架間距:目測估計是50公分左右。
  • 施工人員:木工師傅。

為何塑木地板會軟軟的?

撓度越大,踩踏感越「軟」,若超過標準可能導致不舒適及結構問題,甚至可能踩斷受傷。

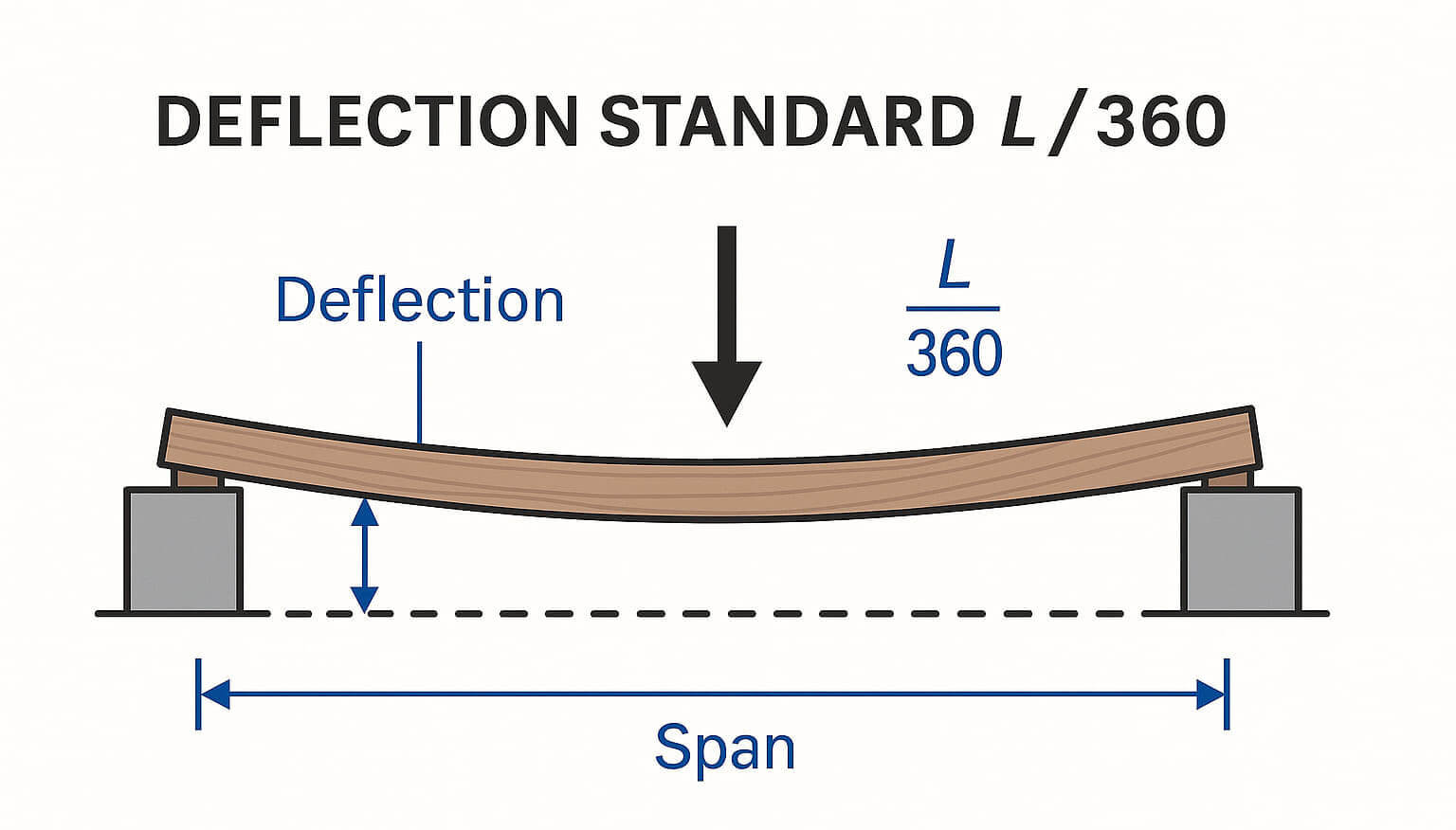

木地板最大允許撓度(deflection limit):常見標準為 L/360(L 為支撐間距)。當地板接受荷重產生的撓度(變形量)超過標準值時,就會產生踩起來軟軟的感覺。如果,骨架間距是35cm,35/360約等於0.1cm,也就是變形量超過0.1cm就不合格。網友踩起來會感覺軟軟的,地板的變形量一定遠超過撓度標準。

木地板最大允許撓度

撓度公式

想要降低撓度,需先瞭解撓度公式,對於簡支梁(地板跨在兩支撐點上),使用以下撓度公式:

  • δ:撓度
  • q:均佈荷重(N/m)
  • L:支撐間距(m)
  • E:彈性模數(N/m²)
  •  I:截面慣性矩(m⁴),對矩形截面為 (bh^3)/12

影響塑木地板撓度的變數

  1. 跨距增加(L) → 撓度急劇上升(四次方成正比);意味著:跨距每增加一倍,撓度會增加 16 倍。
  2. 塑木厚度增加(h) → 撓度顯著下降(三次方成反比);意味著:塑木厚度增加一倍,撓度會會只剩 1/9 。
  3. 彈性模數越高 (E) → 撓度可降低,支撐間距可放寬(一次方成反比)
  4. 慣性矩越高(I) → 撓度可降低,支撐間距可放寬(一次方成反比)

📊 整合比較表

參數 增加效果 撓度變化 實務建議
跨距 L 撓度 ↑(四次方) 跨距需嚴格控制
厚度 h 撓度 ↓(三次方) 厚度是最有效的撓度控制手段
彈性模數 E 撓度 ↓(一次方) 選擇高剛性材料可放寬跨距
慣性矩 I ↑(由厚度與寬度決定) 撓度 ↓(一次方) 增厚或加寬截面皆有幫助

跨距&撓度對應關係

跨距增加(L) → 撓度急劇上升(四次方成正比)

跨距 L (cm) 撓度 δ (相對值)
20 1
30 (30/20)^4 = 5.06
40 (40/20)^4 = 16
50 (50/20)^4 = 39.06
60 (60/20)^4=81
這也說明為何支撐間距稍微放寬,就可能導致地板踩起來「軟軟的」,甚至超過撓度標準 L/360。

塑木厚度&撓度對應關係

塑木厚度增加(h) → 撓度顯著下降(三次方成反比)

塑木厚度 h(mm)

撓度 δ (相對值) 等價撓度間距比
22.5 1 1
25 (22.5/25)^3 = 0.73 1.08
30 (22.5/30)^3 = 0.422 1.24
36 (22.5/36)^3 = 0.244 1.43
  • 厚度每增加一點,撓度會顯著減少
  • 若跨距固定,厚度是控制撓度的關鍵參數

因此,若要增加跨距而不超過撓度限制,地板厚度必須大幅增加


彈性模數對撓度的影響

  • 定義:材料抵抗變形的能力,越高越硬。
  • 影響:撓度與 彈性模數 (E) 成反比(一次方成反比)。

實務應用

  • 塑木 約 2–4 GPa → 撓度較大
  • 實木約 10–15 GPa → 撓度較小
  • 鋁合金約 70 GPa → 撓度極小,可大跨距設計

慣性矩(I)對撓度的影響

  • 定義:截面形狀對抗彎曲的能力,與厚度三次方成正比。
  • 影響:撓度與 慣性矩(I)成反比(一次方成反比)。

實務應用

  • 厚度從 22mm 增加到 30mm,撓度可下降約 50%
  • 寬度增加也有幫助,但影響遠小於厚度

  1. 角材間距過大

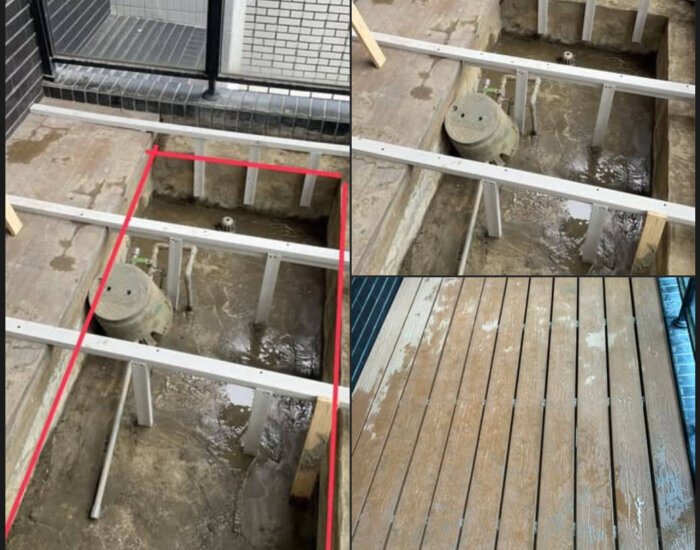

    • 從圖片來看,木工師傅僅安裝了 兩根腳材 作為支撐,但紅框處的凹槽區域沒有額外的補強結構。這會造成該區域的塑木板 承受不均勻的壓力,踩踏時容易產生彈性變形或甚至下陷。
  2. 凹槽區域未填平
    • 若凹槽底部沒有適當填平,塑木板安裝後 底部懸空,導致踩踏時的支撐力不足,使得該區域無法與周圍地板保持一致的穩固性。
  3. 塑木板的自我支撐能力有限
    • 塑木板本身具有一定的剛性,但仍需依賴 穩固的基礎支撐,特別是當跨度較大或底部懸空時,可能會產生彎曲變形或軟塌的感覺。
  4. 這個案例的主要問題似乎出現在 凹槽區域的結構支撐不足,導致鋪設完成後踩踏時產生軟軟的感覺。以下是幾個可能的原因與改進建議:

改進建議:

增加輔助支撐

  • 在凹槽區域 額外加裝腳材(可使用鋁合金框架或木材)來補強該部分的承受力,確保踩踏時不會有明顯下陷的問題。

填補凹槽區域

  • 使用 木工合板、混凝土填充或塑木材料 填平該區域,使其底部不懸空,讓塑木板能夠完整支撐。

確認腳材間距符合標準

  • 一般來說,塑木板的腳材間距應 控制在30-40cm內,以確保板材受力均勻,避免局部踩踏軟塌。

這樣的做法不僅能 改善踩踏感受,也能 提升施工安全性塑木地板的耐久度。這個施工方法確實存在改進空間,你覺得這樣的分析符合問題狀況嗎?😊
