塑木地板踩起來軟軟的，木工師傅的做法對嗎？
FB社團有個PO文提問：塑木地板踩起來軟軟的，木工師傅的做法對嗎？原文連結
引起許多回應！可以藉此案例，與各位朋友一起探討”塑木地板軟軟的原因、以及更好的施工方式”
網友的提問

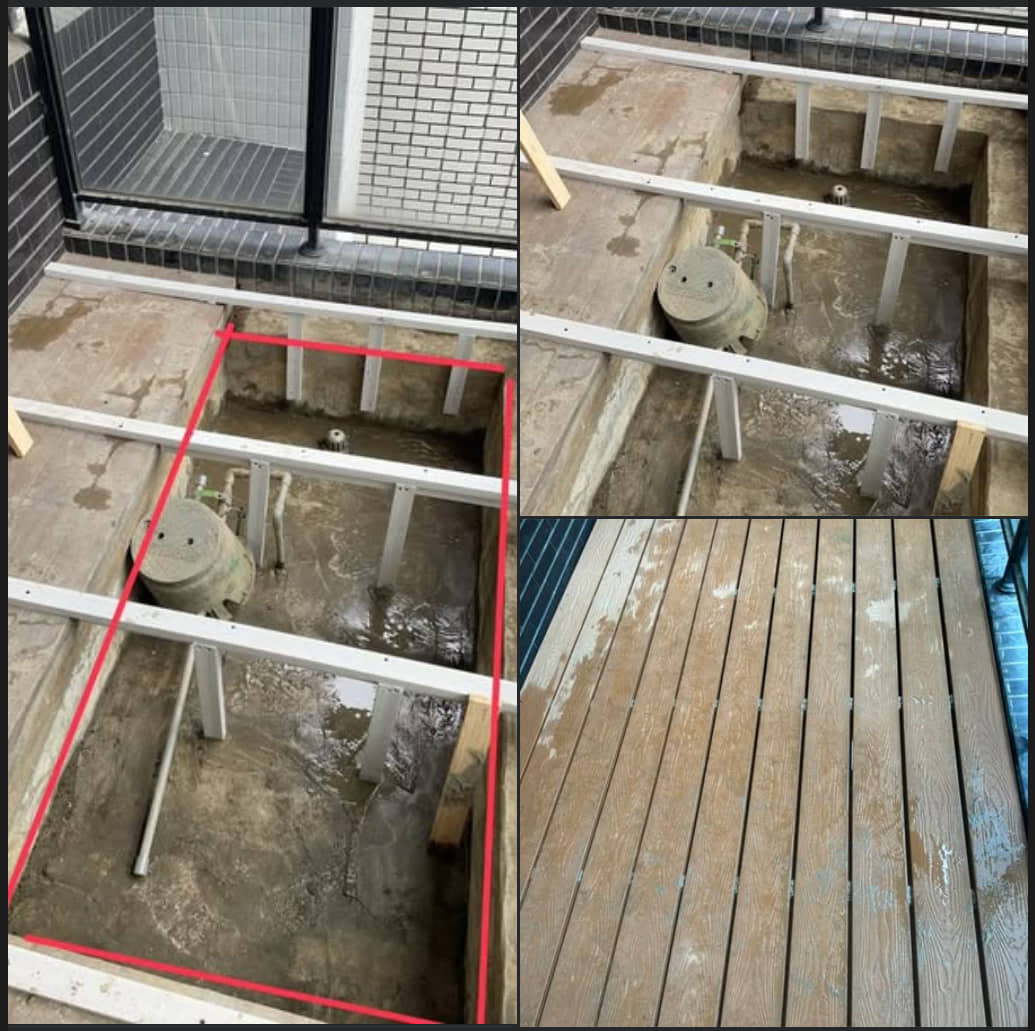

網友說：「因為高雄厝陽台要鋪塑木板，但是木工直接裝兩根腳材之後，紅框的凹槽直接鋪塑木板，等做好之後，那塊凹槽部分踩起來軟軟的，請問這樣的做法對嗎？凹槽部分不用鋪平再用塑木板嗎？
請問各位大大知道這樣做可行嗎？總覺得怪怪的。
現況描述
這是一個高雄厝的案例，景觀陽台規定須為降板設計，栽種灌木，其覆土面不得高於樓板線。所以，陽台會產生文中所述的”凹槽”。
- 地板材質：塑木地板，目測塑木厚度在2.2~2.5cm之間。
- 骨架：PVC塑膠發泡角材，目測可能是市售規格3×5公分。
- 骨架間距：目測估計是50公分左右。
- 施工人員：木工師傅。
📌為何塑木地板會軟軟的？
撓度越大，踩踏感越「軟」，若超過標準可能導致不舒適及結構問題，甚至可能踩斷受傷。
木地板最大允許撓度（deflection limit）：常見標準為 L/360（L 為支撐間距）。當地板接受荷重產生的撓度(變形量)超過標準值時，就會產生踩起來軟軟的感覺。如果，骨架間距是35cm，35/360約等於0.1cm，也就是變形量超過0.1cm就不合格。網友踩起來會感覺軟軟的，地板的變形量一定遠超過撓度標準。
★撓度公式
想要降低撓度，需先瞭解撓度公式，對於簡支梁（地板跨在兩支撐點上），使用以下撓度公式：
- δ：撓度
- q：均佈荷重（N/m）
- L：支撐間距（m）
- E：彈性模數（N/m²）
- I：截面慣性矩（m⁴），對矩形截面為 (bh^3)/12
📌影響塑木地板撓度的變數
-
跨距增加(L)
→ 撓度急劇上升（四次方成正比）；意味著：跨距每增加一倍，撓度會增加 16 倍。
-
塑木厚度增加(h)
→ 撓度顯著下降（三次方成反比）；意味著：塑木厚度增加一倍，撓度會會只剩 1/9 。
-
彈性模數越高(E)
→ 撓度可降低，支撐間距可放寬（一次方成反比）
-
慣性矩越高(I)
→ 撓度可降低，支撐間距可放寬（一次方成反比）
📊 整合比較表
| 參數 | 增加效果 | 撓度變化 | 實務建議 |
|---|---|---|---|
| 跨距 L | ↑ | 撓度 ↑（四次方） | 跨距需嚴格控制 |
| 厚度 h | ↑ | 撓度 ↓（三次方） | 厚度是最有效的撓度控制手段 |
| 彈性模數 E | ↑ | 撓度 ↓（一次方） | 選擇高剛性材料可放寬跨距 |
| 慣性矩 I | ↑（由厚度與寬度決定） | 撓度 ↓（一次方） | 增厚或加寬截面皆有幫助 |
★跨距&撓度對應關係
跨距增加(L) → 撓度急劇上升（四次方成正比）
| 跨距 L (cm) | 撓度 δ (相對值) |
|---|---|
| 20 | 1 |
| 30 | (30/20)^4 = 5.06 |
| 40 | (40/20)^4 = 16 |
| 50 | (50/20)^4 = 39.06 |
| 60 | (60/20)^4=81 |
★塑木厚度&撓度對應關係
塑木厚度增加(h) → 撓度顯著下降（三次方成反比）
|
塑木厚度h(mm) |
撓度 δ (相對值) | 等價撓度間距比 |
|---|---|---|
| 22.5 | 1 | 1 |
| 25 | (22.5/25)^3 = 0.73 | 1.08 |
| 30 | (22.5/30)^3 = 0.422 | 1.24 |
| 36 | (22.5/36)^3 = 0.244 | 1.43 |
- 厚度每增加一點，撓度會顯著減少
- 若跨距固定，厚度是控制撓度的關鍵參數
因此，若要增加跨距而不超過撓度限制，地板厚度必須大幅增加。
★彈性模數對撓度的影響
-
- 定義：材料抵抗變形的能力，越高越硬。
- 影響：撓度與 彈性模數 (E) 成反比（一次方成反比）。
實務應用：
- 塑木 約 2–4 GPa → 撓度較大
- 實木約 10–15 GPa → 撓度較小
- 鋁合金約 70 GPa → 撓度小
- 鐵及不鏽鋼約 190–210 GPa → 撓度極小，可大跨距設計
★慣性矩(I)對撓度的影響
- 定義：截面形狀對抗彎曲的能力，與厚度三次方成正比。
- 影響：撓度與 慣性矩(I)成反比（一次方成反比）。
實務應用：
- 厚度從 22mm 增加到 30mm，撓度可下降約 50%。
- 寬度增加也有幫助，但影響遠小於厚度。
📌分析與建議：
★塑膠角材不適合骨架材料
屋主形容凹槽部分踩起來軟軟的，表示凹槽的地板變形量比水泥地面區的大。
變形量是由塑木板的變形量+塑膠角材的變形量組成，表示塑膠角材在目測寬度約60cm距離的凹槽區立了二根支撐腳的堅固程度仍不如水泥地面。
由於塑膠角材太軟，無法承擔地板的荷重，但因其價格低、容易裁切好操作，會被木工師傅拿來使用，不足為奇，但勉強為之，問題很快發生；合適的骨架必須夠堅固不易變形，日曬雨淋也不影響其耐久性。專業的塑木廠商是不會選擇塑膠角材作為骨架，用塑膠角材就像是搬磚來砸自己的腳，自找麻煩。金屬管會是比較好的選擇。
在鋁管、不鏽鋼管、鍍鋅管之間，專業廠商骨架材料的首選會是不鏽鋼管，因鍍鋅管仍會生鏽，鋁管只能以螺絲固定，無法在工地焊接，不鏽鋼雖然價格較貴，但施工性及耐久性在三者中是首選。
-
- 鍍鋅管在釘孔及焊接處易生鏽
-
- 鋁管無法場焊，只能以角鐵+螺絲固定，施工慢
★骨架間距的重要性
塑木板踩起來有軟塌的感覺，表示撓度超過規範值：L/360。降低撓度在塑木地板工程，最有效辦法就是降低跨距。骨架間距與撓度是四次方的關係，意味著：跨距增加0.1倍，撓度會是 1.5倍。增加一倍，撓度會變成16 倍，一踩即斷。
變形量對跨距變化非常的敏感。
NewTechWoodf美新塑木，對於地板荷重與跨距，都通過ICC-ES Evaluation Report的謹慎檢討分析，並將規範跨距更保守的控制在報告書建議值之內，以增加耐用度。如常用的UH02地板，美新的施工規範是家用地板連續跨35cm(14″)，商用30cm(12″)；單跨則縮小至25cm(10″)。
單跨結構和連續跨結構在撓度特性上存在顯著差異。 簡單來說，單跨結構的撓度通常較大，受力僅能自行承擔；連續跨地板跨越多個支撐點，荷載分散，撓度顯著降低，且中間支撐點可提供反向彎矩，提升整體剛性，撓度明顯變小。
★坊間流傳塑木地板跨距的簡算公式是地板厚度的10~12倍，正確嗎?
我們以撓度公式來檢核這個檢算式的正確度
在相同荷重條件、相同的彈性模數的塑木，在相同撓度限制下，可得到跨距L的四次方與塑木厚度的三次方成正比的關係，而不是直接的倍數相關，來修正關係式會是比較正確的關係。
★專業與非專業的差異
塑木地板工程交由塑木廠商與一般木工施作，結果可能天差地遠。但塑木廠商的專業程度也有所不同，對工程品質也影響巨大。以下是兩者在非常專業廠商與一般木工，在施工品質與結構安全上的可能產生的差異分析：
| 項目 | 非常專業廠商 | 一般木工 |
| 結構設計 | 依據撓度公式與荷重標準設計支撐間距與骨架材料，確保踩踏穩固 | 常以經驗為主，可能忽略撓度標準，導致地板「踩起來軟軟的」 |
| 骨架選材 | 使用高剛性鋁材或不銹鋼管材 | 常用PVC塑膠角材，支撐力不足，易產生變形 |
| 支撐間距 | 精準控制在30~35cm以內，符合L/360撓度標準 | 間距可能達40~50cm以上，導致撓度超標，踩踏不穩 |
| 厚度與材料選擇 | 根據跨距選擇適當厚度與高彈性模數材料 | 厚度與材料選擇不一定與跨距匹配，易造成結構問題 |
| 施工細節 | 針對現場條件需求、擬定施工計畫，確實執行，成果可期 | 可能直接鋪設，忽略細節，造成瑕疵及弱點 |
| 後續維護與保固 | 提供完整保固與維護建議 | 通常無保固，後續問題需自行處理 |
